Hangzhou Ocean Industry Co., Ltd. is een van de toonaangevende fabrikanten en leveranciers van transmissiekettingen met dubbele steek in China. Welkom bij groothandel in bulk duurzame industriële kettingen en onderdelen voor krachtoverbrenging, gemaakt in China, hier vanuit onze fabriek. Alle op maat gemaakte producten zijn van hoge kwaliteit en een concurrerende prijs.
Hangzhou Ocean Industry CO., Ltd. zijn professionele fabrikant en de meeste van onze goederen worden sinds 2005 naar Europa geëxporteerd.
Onze speciale aanbouwdelen en landbouwkettingen zijn geschikt voor alle zware werkomstandigheden op de boerderij. Ze zijn gemaakt van slijtvast gelegeerd staal met een anti-corrosiecoating en zijn compatibel met op maat gemaakte K-, F- en CA-aanbouwdelen voor oogstmachines, tractoren en balenpersen. Hoge treksterkte voor een langere levensduur, flexibele OEM en ODM voor wereldwijde groothandelaren in landbouwmachines.
Parameter
De meeste van onze OEM-klanten sturen ons een tekening en wij zullen produceren volgens hun tekening. U kunt ons ook een tekening per e-mail sturen. Onze ingenieur zal u dan helpen. Als er geen tekening is, monster dan ook OK. Catalogus ook OK.

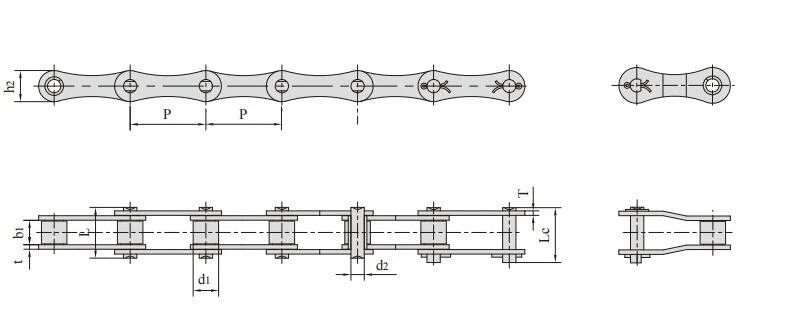

Tekeningen en parametergegevens
Transmissieketting met twee- steek voldoet aan ISO 1275. ASME B29.100, DIN 8181 en JlSB1803.
De steek van een transmissieketting met dubbele-steek is twee keer zo groot als die van een precisierollenketting met korte- steek, en de andere afmetingen van de uitwisselbaarheid zijn hetzelfde. De treksterkte en het scharniersteunoppervlak van de dubbele steekrollenketting zijn dezelfde als die van de overeenkomstige precisierollenketting met korte steek.
Vergeleken met de precisierollenketting met korte steek is de transmissieketting met dubbele steek lichter van gewicht en geschikt voor gelegenheden met een lagere snelheid en een langere hartafstand van de transmissie.

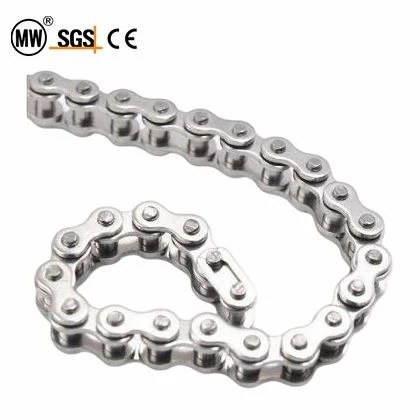

Transmissiekettingen met dubbele steek
| DIN/ISO Ketting nr. |
ANSI Ketting nr. |
Toonhoogte | Rol diameter |
Breedte tussen binnenplaten |
Pin diameter |
Pin lengte |
Binnen bord diepte |
Bord dikte |
Treksterkte kracht |
Gemiddeld treksterkte kracht |
Gewicht per meter |
|
| P | d1 maximaal |
b1 min |
d2 maximaal |
L maximaal |
Lc maximaal |
h2 maximaal |
t/T maximaal |
Q min |
Q0 | q | ||
| mm | mm | mm | mm | mm | mm | mm | mm | kN/lbf | kN | kg/m | ||
| 208A | 2040 | 25.40 | 7.95 | 7.85 | 3.96 | 16.6 | 17.8 | 12.0 | 1.50 | 14.1/3205 | 16.7 | 0.42 |
| 208B | 25.40 | 8.51 | 7.75 | 4.45 | 16.7 | 18.2 | 11.8 | 1.60 | 18.0/4091 | 19.4 | 0.45 | |
| 210A | 2050 | 31.75 | 10.16 | 9.40 | 5.08 | 20.7 | 22.2 | 15.0 | 2.03 | 22.2/5045 | 28.1 | 0.73 |
| 210B | 31.75 | 10.16 | 9.65 | 5.08 | 19.5 | 20.9 | 14.7 | 1.70 | 22.4/5091 | 27.5 | 0.65 | |
| 212A | 2060 | 38.10 | 11.91 | 12.57 | 5.94 | 25.9 | 27.7 | 18.0 | 2.42 | 31.8/7227 | 36.8 | 1.02 |
| 212B | 38.10 | 12.07 | 11.68 | 5.72 | 22.5 | 25.2 | 16.0 | 1.85 | 29.0/6591 | 32.2 | 0.76 | |
| 216A | 2080 | 50.80 | 15.88 | 15.75 | 7.92 | 32.7 | 36.5 | 24.0 | 3.25 | 56.7/12886 | 65.7 | 1.70 |
| 216B | 50.80 | 15.88 | 17.02 | 8.28 | 36.1 | 39.1 | 21.0 | 4.15/3.10 | 60.0/13636 | 72.8 | 1.75 | |
| 220A | 2100 | 63.50 | 19.05 | 18.90 | 9.53 | 40.4 | 44.7 | 30.0 | 4.00 | 88.5/20114 | 102.6 | 2.55 |
| 220B | 63.50 | 19.05 | 19.56 | 10.19 | 41.3 | 45.0 | 26.4 | 4.50/3.50 | 95.0/14773 | 106.7 | 2.62 | |
| 224A | 2120 | 76.20 | 22.23 | 25.22 | 11.10 | 50.3 | 54.3 | 35.7 | 4.80 | 127.0/28864 | 147.3 | 4.06 |
| 224B | 76.20 | 25.40 | 25.40 | 14.63 | 53.4 | 57.8 | 33.2 | 6.00/4.80 | 160.0/36364 | 178.0 | 4.70 | |
| 228B | 88.90 | 27.94 | 30.99 | 15.90 | 65.1 | 69.5 | 36.7 | 7.50/6.00 | 200.0/45455 | 222.0 | 6.23 | |
| 232B | 101.60 | 29.21 | 30.99 | 17.81 | 66.0 | 71.0 | 42.0 | 7.00/6.00 | 250.0/56818 | 277.5 | 6.72 | |
| 208AH | 2040H | 25.40 | 7.95 | 7.85 | 3.96 | 18.8 | 19.9 | 12.0 | 2.03 | 14.1/3205 | 16.7 | 0.53 |
| 210AH | 2050H | 31.75 | 10.16 | 9.40 | 5.08 | 22.1 | 23.8 | 15.0 | 2.42 | 22.2/5045 | 28.1 | 0.79 |
| 212AH | 2060H | 38.10 | 11.91 | 12.57 | 5.94 | 29.2 | 31.0 | 18.0 | 3.25 | 31.8/7227 | 36.8 | 1.28 |
| 216AH | 2080H | 50.80 | 15.88 | 15.75 | 7.92 | 36.2 | 39.4 | 24.0 | 4.00 | 56.7/12886 | 70.0 | 2.17 |
| 220AH | 2100H | 63.50 | 19.05 | 18.90 | 9.53 | 43.6 | 47.2 | 30.0 | 4.80 | 88.5/20114 | 102.6 | 3.15 |
| 224AH | 2120H | 76.20 | 22.23 | 25.22 | 11.10 | 53.5 | 57.5 | 35.7 | 5.60 | 127.0/28864 | 147.3 | 4.57 |
Veelgestelde vragen
Vraag: Wat is het belangrijkste voordeel van transmissiekettingen met dubbele steek?
A: Een langere steek vermindert het totale kettinggewicht en de aanschafkosten.
Vraag: Welke arbeidsomstandigheden zijn het meest geschikt voor kettingen met dubbele steek?
A: Transmissieapparatuur voor lange- lage- snelheid en lichte{2}} belasting.
Vraag: Als u het product niet op onze website kunt vinden, wat gaat u dan doen?
A: Stuur ons alstublieft een aanvraag met productfoto's en tekeningen per e-mail of op een andere manier, dan zullen wij dit controleren.
Vraag: Bent u een handelsmaatschappij of fabrikant?
A: Wij zijn in de fabriek.
